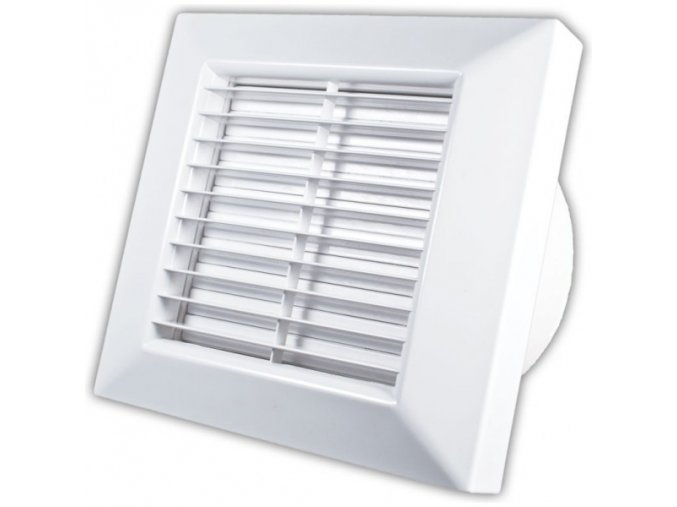

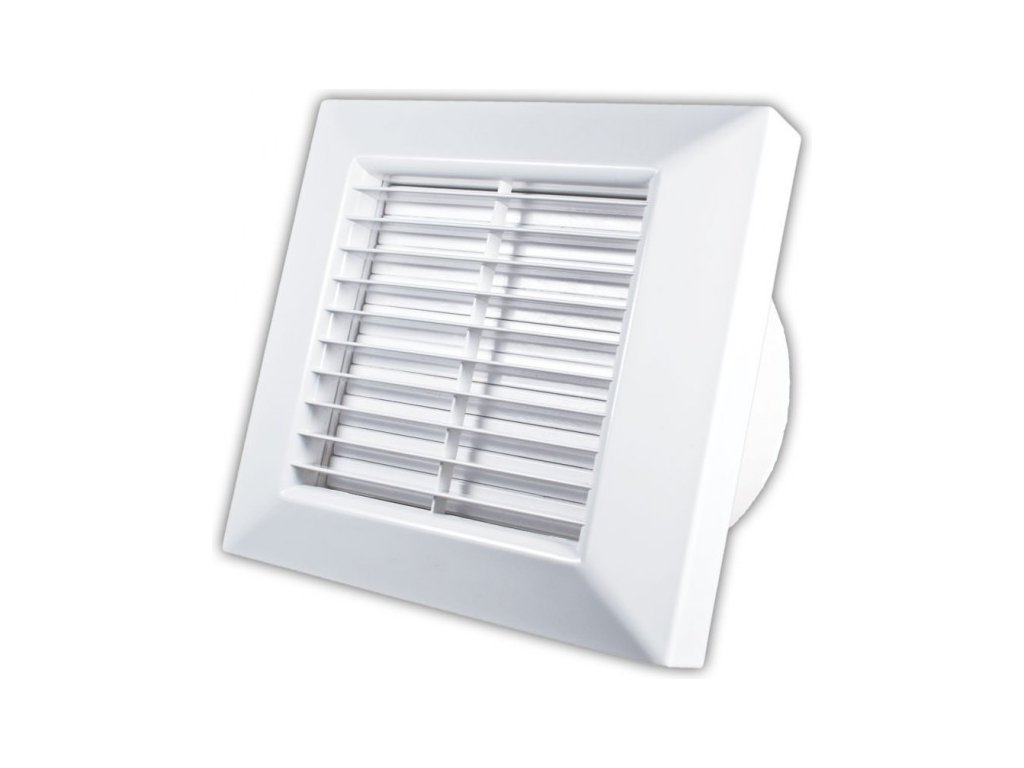

Ventilátor PRIMO T 100 IPX5 s regulací otáček a časovým spínačem

Ventilátor s regulací otáček a časovým spínačem PRIMO T 100 IPX5

Popis výrobku

Domovní nástěnný axiální ventilátor kompaktních rozměrů, vyrobený ze sněhobílé hmoty ABS, která je antistatická a lehce čistitelná. Krytí výrobku IPX5. Dodávaný v průměrech 100 (98) mm. V základu použitý patentovaný regulátor otáček, kterým přizpůsobíte výkon ventilátoru Vašim individuálním potřebám a uspoříte elektrickou energii a s nastavitelným časovým spínačem se třemi variantami sepnutí. Ventilátor je ideální pro krátké vzduchové rozvody nebo pro ventilaci přes stěnu. Použití pro větrání koupelen, kuchyní, toalet nebo sklepů.

Regulace

Každý ventilátor řady PRIMO v prémiovém provedení IPX5, je vybaven patentovaným regulátorem otáček zcela nové konstrukce. Na desce plošných spojů je možno pomocí trimru nastavit požadované otáčky a tím zároveň uspořit energii. Našim regulátorem otáček přizpůsobíte ventilátor Vašim aktuálním potřebám jak z hlediska hlučnosti tak velikosti ventilovaného prostoru!

Časový spínač

Nastavitelný časový spínač používaný do výrobku PRIMO umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů.

Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant :

Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

Přednosti

Vysoký stupeň krytí IPX5 - Chráněno proti tryskající vodě. Voda míří 6,3 mm tryskou ve všech úhlech při průtoku 12,5 litrů za minutu při tlaku 30 kN/m2 po dobu 3 minuty ze vzdálenosti 3 metry.
Regulace – Ventilátor má již v základní verzi elektroniku s možností regulace otáček a tím i regulaci průtoku vzduchu a zároveň šetří elektrickou energii.

Motor

Jednofázový asynchronní motor s ochranou proti přetížení. Motor má kuličková ložiska a stálou tukovou náplň pro celou dobu životnosti.

Technické parametry :

Video postup zapojení a nastavení elektroniky
