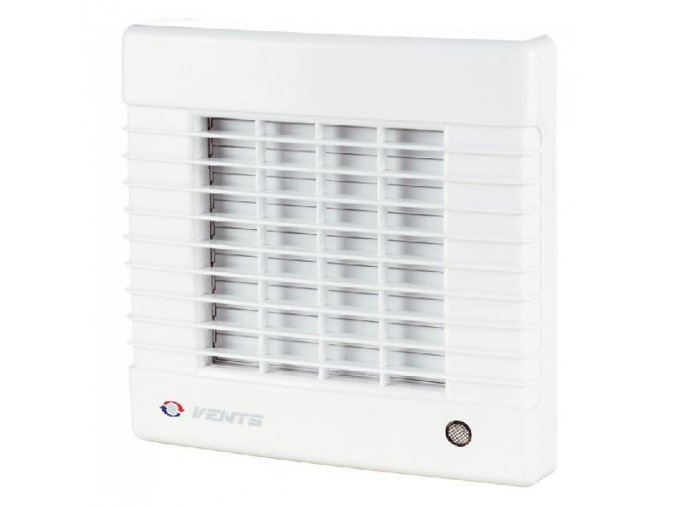

Ventilátor do koupelny Vents 100 MATHL žaluzie, časovač, ložiska, hydrostat

Použití
Axiální ventilátory VENTS MA jsou určeny k odsávání vzduchu z bytových a nebytových prostor, jako jsou kuchyně, koupelny, toalety, WC, kanceláře, prodejny, garáže, sklady, restaurace a pod.  Vzhledem ke svým technickým parametrům je ventilátor určeny k použití pro kratší ventilační potrubí s nízkou tlakovou ztrátou, případně k odsávání přímo přes stěnu. Ventilátory jsou kompatibilní se vzduchotechnickým potrubím o daném průměru.

Instalace
Speciálně navržená konstrukce těla ventilátoru umožňuje jeho jednoduchou montáž a demontáž. Možnost montáže vertikálně i horizontálně. Vyroben z hmoty ABS. Ventilátory vybavené motorem s kuličkovými ložisky prodlužují životnost ventilátoru z 5000 hod. provozu až na 30000 hod. Pokud použití ventilátoru vyžaduje montáž do stropu, nebo je provoz delší než 30 min. v jednom cyklu je nezbytné použít ventilátor s kuličkovými ložisky. Časový spínač a hygrostat je umístěn přímo ve ventilátoru. Možnost nastavení časového spínače je od 2 do 30 minut. Možnost nastavení hygrostatu je od 60 do 90%.

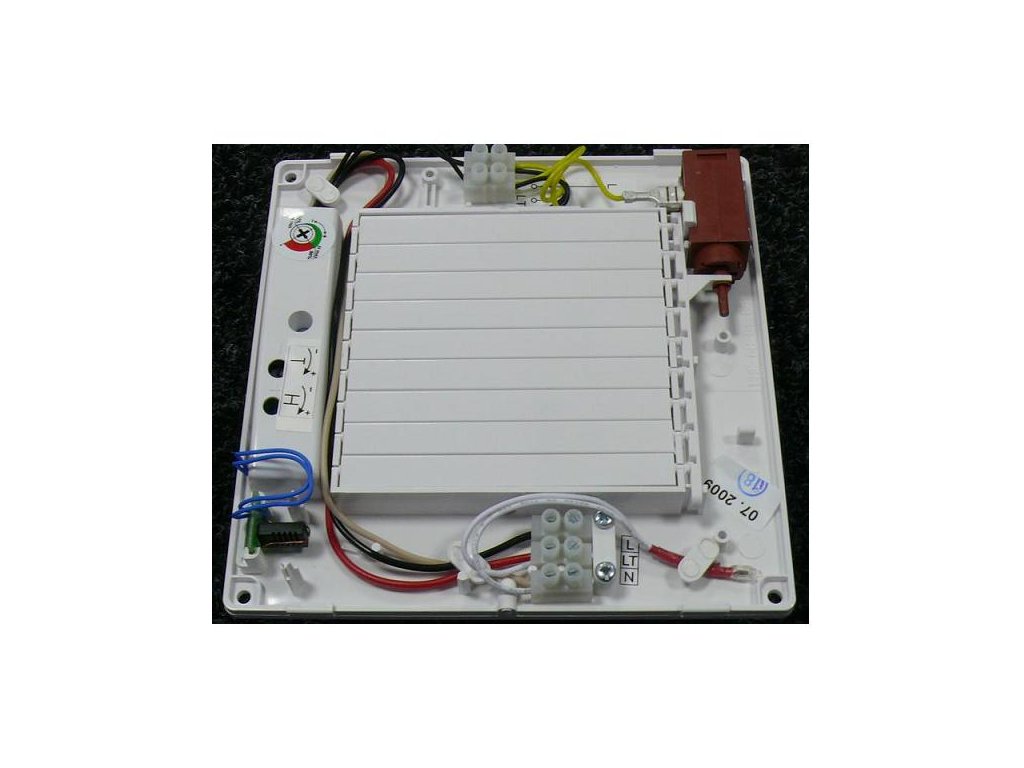

Jak funguje časový spínač a hygrostat? U hygrostatu lze natavit spínání vlhkosti přibližně od 60-90%.  Pokud ventilátor neodsaje vlhkost pod danou úroveň nastavení, běží stále. Ventilátory s časovým spínačem a s hygrostatem mají na zapojení tři svorky: N-nula, L-fáze, LT-ovládání. Pokud nebudete mít k ventilátoru přiveden třetí vodič na svorku LT od externího spínače, ventilátor bude ovládán pouze vestavěným hygrostatem a Vy si ho nebudete moci libovolně zapnout. Použití externího spínače slouží k tomu, aby se ventilátor mohl zapnout na dobu, dle nastavení časového spínače, bez toho, aniž by byl ovládán pouze hygrostatem. Pokud budete chtít ventilátor zapnout a vlhkost bude menší než co máte nastaveno na hygrostatu přivede se krátký impuls napětí přes tlačítko na svorku LT /na svorce LT nesmí být trvale napětí, pokud by bylo na svorce LT trvale napětí, ventilátor nebude vypínat/ Zapojení ventilátoru: svorky N a L musí být trvale pod napětím. Pokud prvně zapojím ventilátor s časovým spínačem na síť - ventilátor pokud není vlhkostní čidlo sepnuto běží po dobu, která je nastavena na časovém spínači to je minimálně 2min- až.30min., potom vypne a je připraven na další impuls buď z externího spínače nebo na impuls s hygrostatu.  Zapojení by měla provádět osoba znalá v oboru elektro, proto doporučuji svěřit zapojení a nastavení ventilátoru odborníkovi.

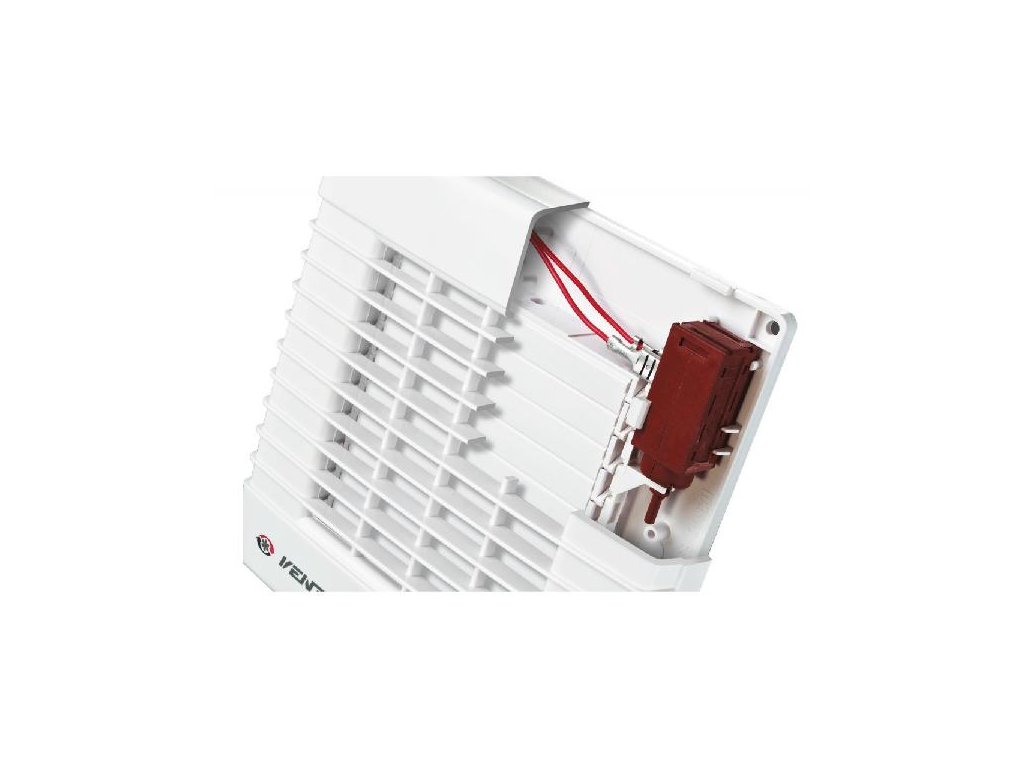

AUTOMATICKÁ ŽALUZIE je v klidovém stavu zavřená a brání pronikání chladu do místností. Plně tak nahrazuje funkci zpětné klapky.  Zavírání a otevírání žaluzie zabezpečuje píst, který je umístěn pod vrchní, krycí mřížkou ventilátoru. Píst obsahuje kapalinu, kterou postupně ohřívá bimetalový článek. Kapalina se vlivem tapla roztáhne a po cca 30 vteřinách od spuštění ventilátoru postupně žaluzii otevře. Po vypnutí ventilátoru dochází k pozvolnému vychladnutí kapaliny, zmenšení jejího objemu a opětnému uzavření žaluzie, která se kompletně uzavře za 90 vteřin

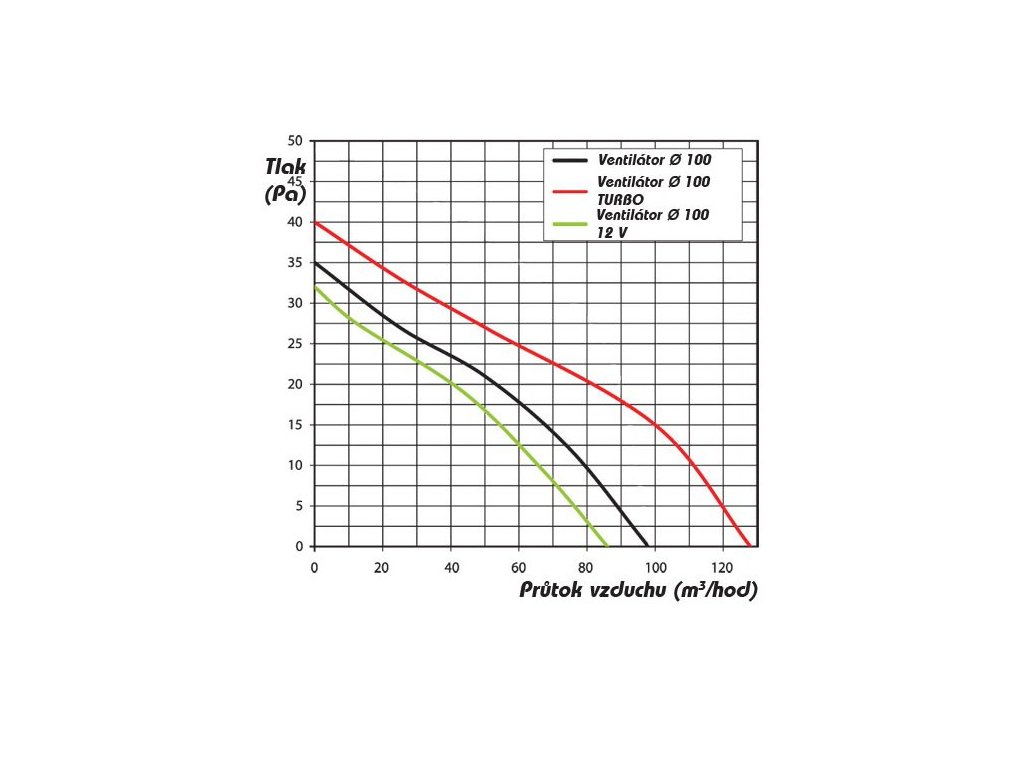

Technické parametry :

• Napájení [V/Hz]: 230/50
• Příkon [W]: 18
• Jmenovitý proud [A]: 0,08
• Průtok vzduchu [m3/h]: 98
• Otáčky[min]: 2300
• Statický tlak [Pa]: 35
• Akustický tlak [dB/3m]: 34
• Teplota max. [C]: 40
• Váha[kg]: 0,68
• Krytí [IP]: 24
• Průměr [mm]: 100
• Kuličková ložiska: ano
• Automatická žaluzie: ano
• Časový spínač: 2-30min. nastavitelný
• Čidlo vlhkosti: 60-90% nastavitelné
• Čidlo pohybu: ne
