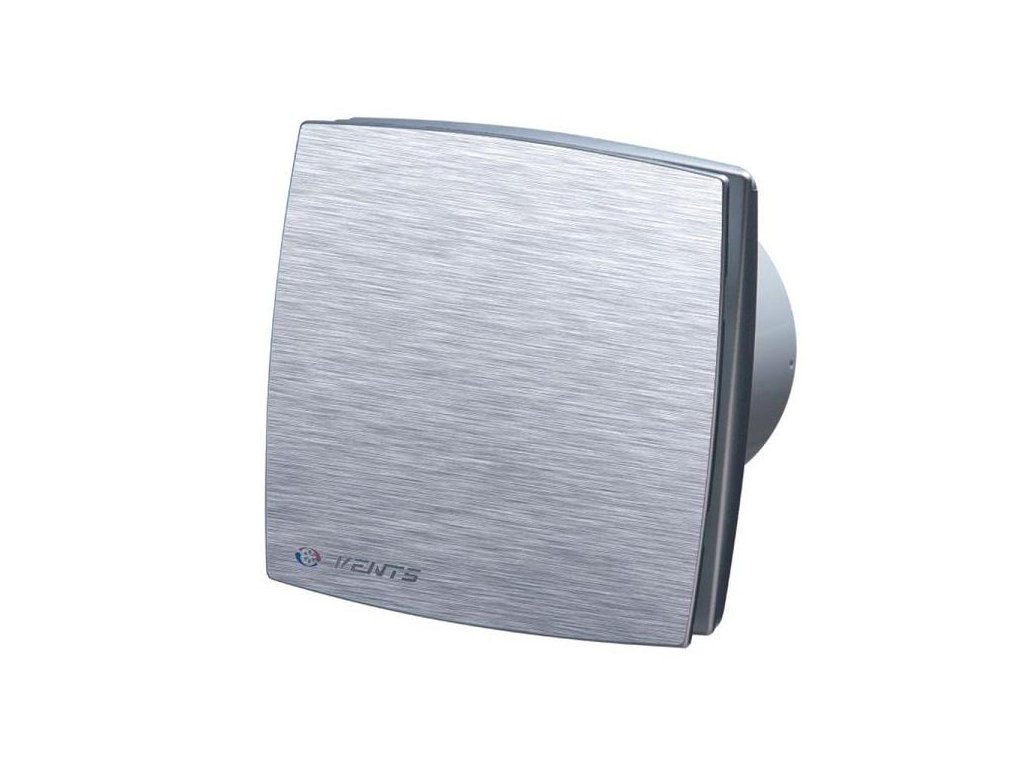

Ventilátor do koupelny Vents 100 LDAT s časovým spínačem

Použití

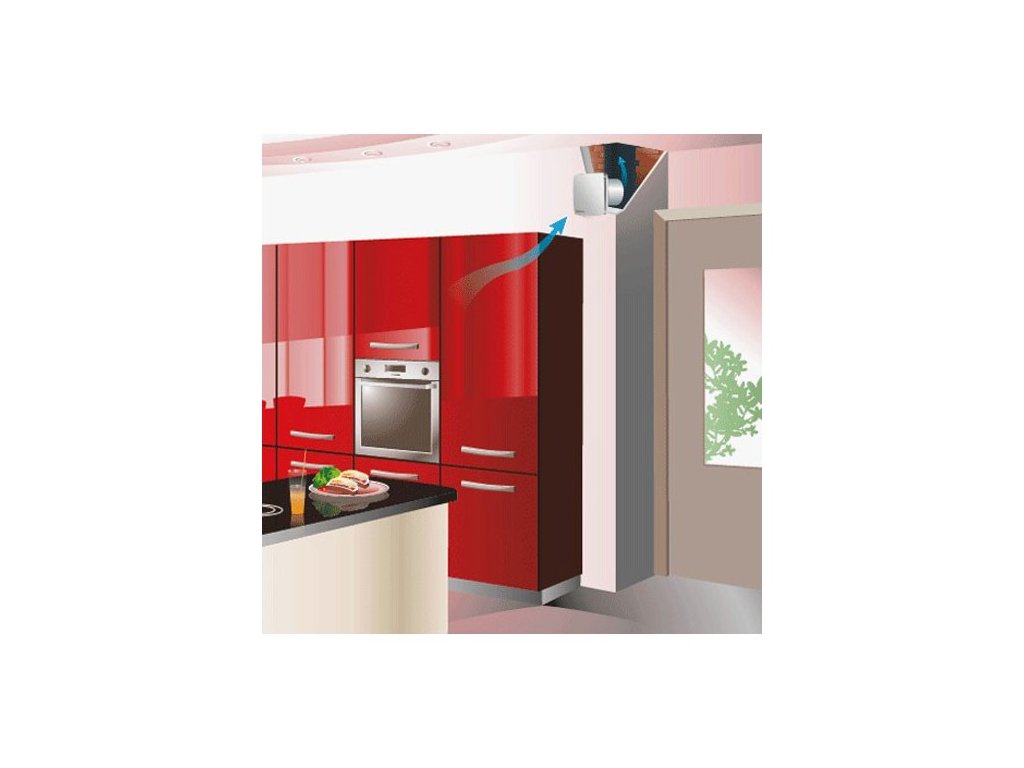

Axiální ventilátor VENTS LDA je určeny k odsávání vzduchu z bytových a nebytových prostor, jako jsou kuchyně, koupelny, toalety, WC, kanceláře, prodejny, garáže, sklady, restaurace a pod. Vzhledem ke svým technickým parametrům je ventilátor určeny k použití pro kratší ventilační potrubí s nízkou tlakovou ztrátou, případně k odsávání přímo přes stěnu. Ventilátory jsou kompatibilní se vzduchotechnickým potrubím o daném průměru.
Instalace
Speciálně navržená konstrukce těla ventilátoru umožňuje jeho jednoduchou montáž a demontáž. Možnost montáže vertikálně i horizontálně. Vyroben z hmoty ABS. Ventilátory vybavené motorem s kuličkovými ložisky prodlužují životnost ventilátoru z 5000 hod. provozu až na 30000 hod. Pokud použití ventilátoru vyžaduje montáž do stropu, nebo je provoz delší než 30 min. v jednom cyklu je nezbytné použít ventilátor s kuličkovými ložisky

Jak funguje časový spínač? U časového spinače lze natavit čas spínání přibližně od 2-30 min.. Ventilátory s časovým spinačem mají na zapojení tři svorky : N-nula, L-fáze, LT-ovládání. Pokud nebudete mít k ventilátoru přiveden třetí vodič na svorku LT od externího spinače, ventilátor nebudete moci ovládat. Použití externího spinače slouží k tomu, aby se ventilátor mohl zapnout na dobu, dle nastavení časového spinače. Pokud budete chtít ventilátor zapnout, přivede se krátký impuls napětí přez tlačítko na svorku LT /na svorce LT nesmí být trvale napětí/, pokud by bylo na svorce LT trvale napětí, ventilátor nebude vypínat, poběží stále. Pokud na svorku LT zapojíte fázi od vypinače osvětlení, zapnutím osvětlení zapnete i ventilátor, jakmile osvětlení zhasnete začne se odpočítavat čas, který máte nastaven na časovém spinači ventilátoru. Z uvedeného vyplývá, že čas se začíná odpočítávat teprve tehdy až zmizí napětí ze svorky LT. Zapojení ventilátoru : svorky N a L musí být trvale pod napětím. Pokud prvně zapojím ventilátor s časovým spinačem na sít - ventilátor běží po dobu, která je nastavena na časovém spinači to je minimálně 2min- až.30min., potom vypne a je připraven na další impuls z externího spinače. Zapojení by měla provádět osoba znalá v oboru elektro, proto doporučuji svěřit zapojení a nastavení ventilátoru odborníkovi.

• Napájení [V/Hz] 230/50
• Příkon [W] 14
• Jmenovitý proud [A] 0,085
• Průtok vzduchu [m3/h] 88
• Otáčky[min] 2300
• Statický tlak [Pa] 33
• Akustický tlak [dB/3m] 33
• Teplota max [C] 40
• Váha[kg] 0,68
• Krytí [IP] 34

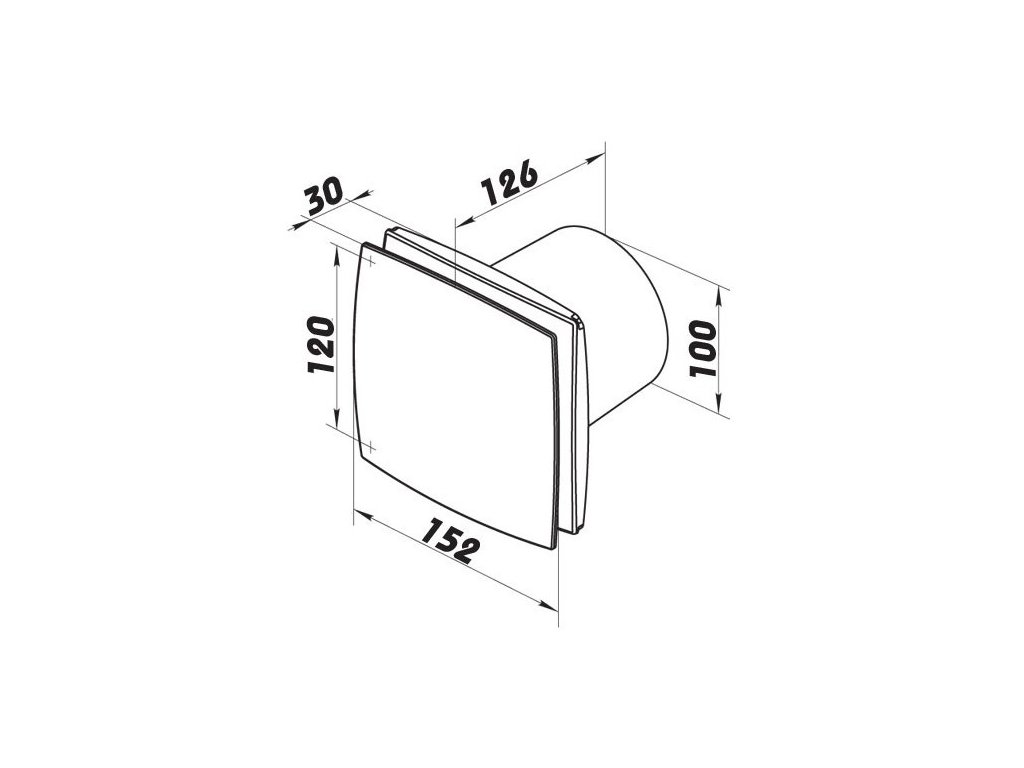

• Průměr [mm] 100
• Kuličková ložiska ano
• Automatická žaluzie ne
• Časový spínač 2-30min. nastavitelný
• Čidlo vlhkosti ne
• Čidlo pohybu ne
