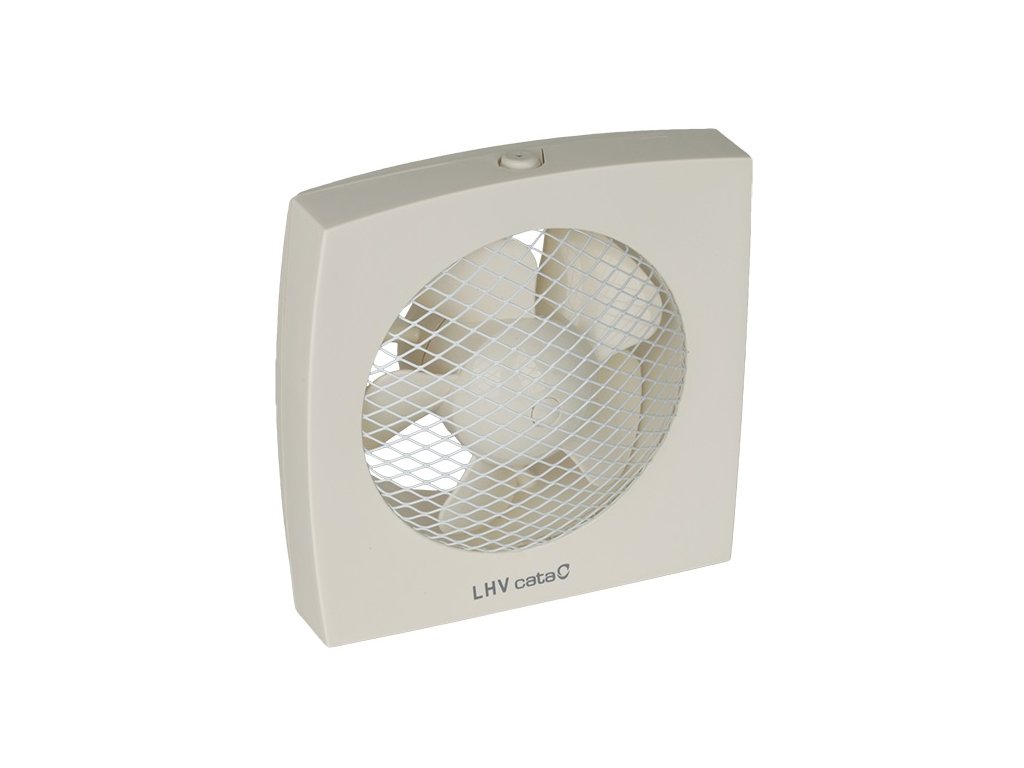

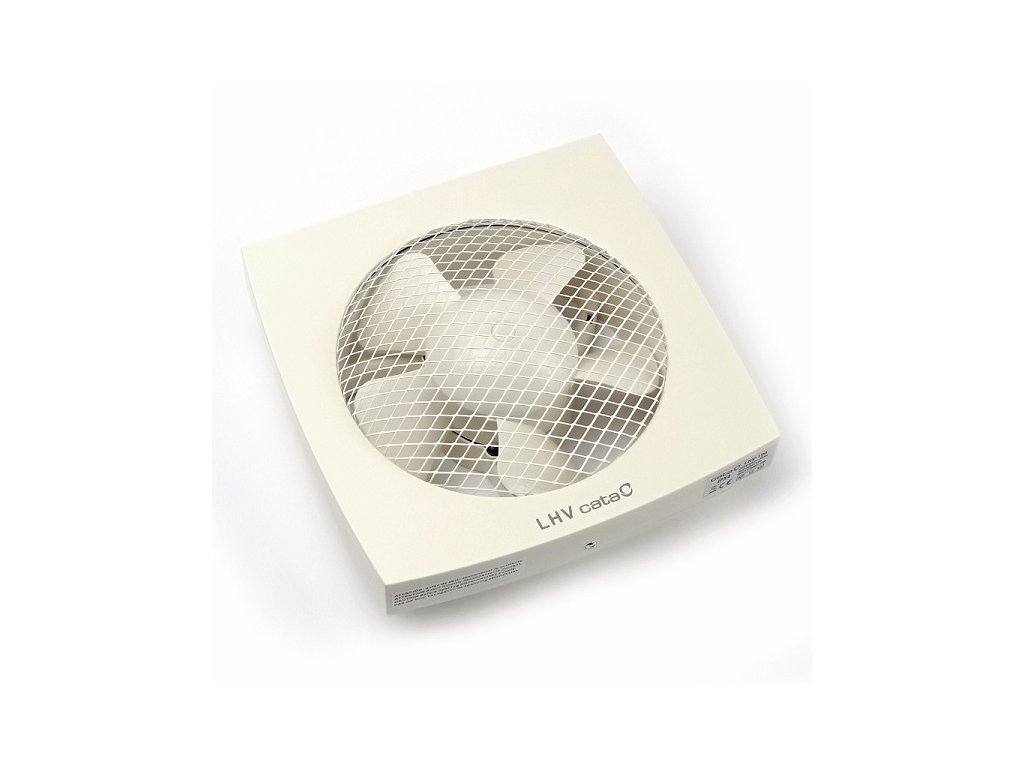

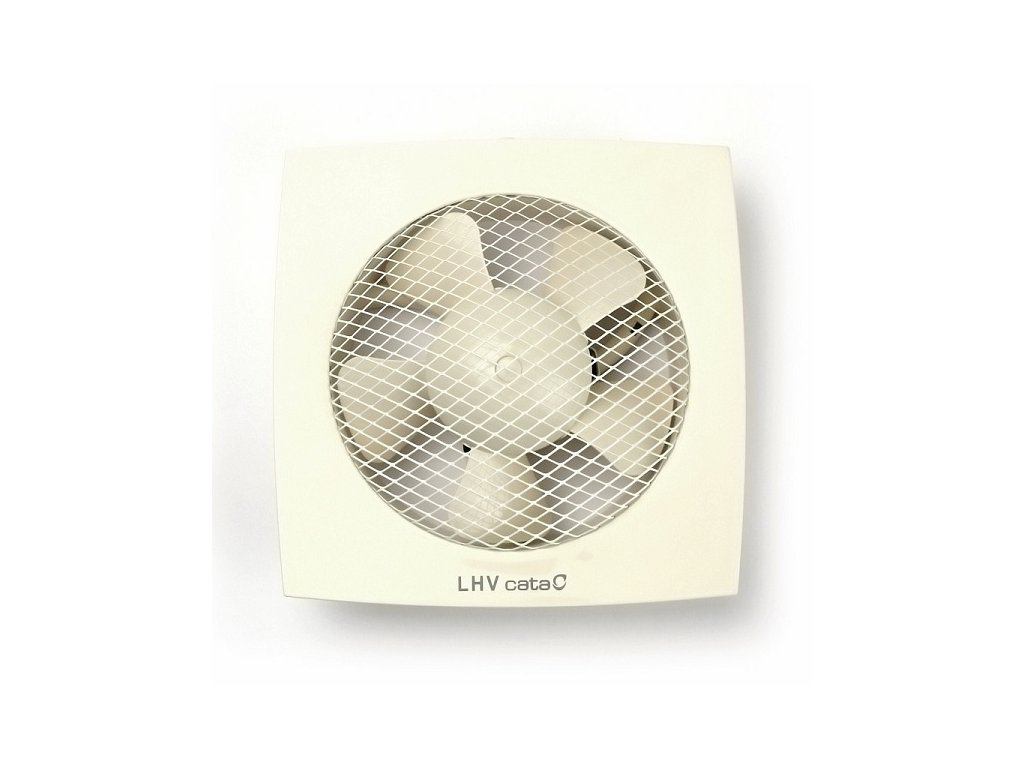

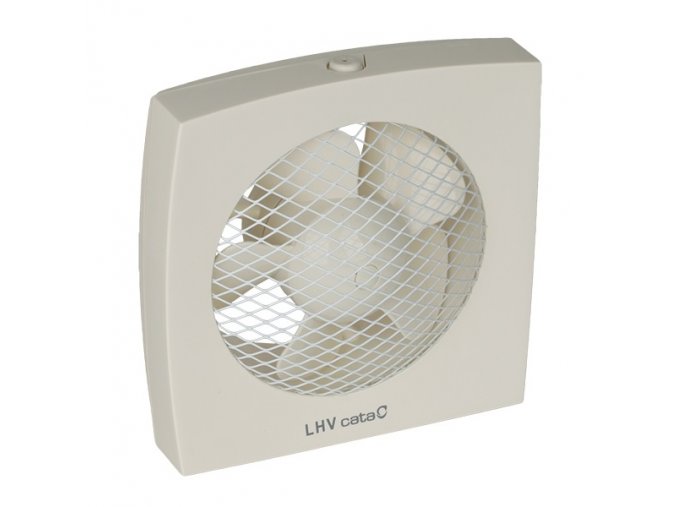

Ventilátor Cata LHV 160

Ventilátor pro restaurace, bary, spol. místnosti Instalace do zdi i do okna (ZDARMA okenní sada) Elegantní design, vysoký výkon a kvalita Axiální ventilátory s kovovou ochrannou mřížkou. Vyznačují se velmi nízkou provozní hlučností, snadnou montáží a snadnou údržbou.

POUŽITÍ:
Odvětrávání společenských místností, kanceláří, čekáren, restaurací a podobných prostor. Montáž ve svislé poloze s odtahem přes zeď nebo přes okno. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z chladnějšího prostředí (zvenku).
SKŘÍŇ:

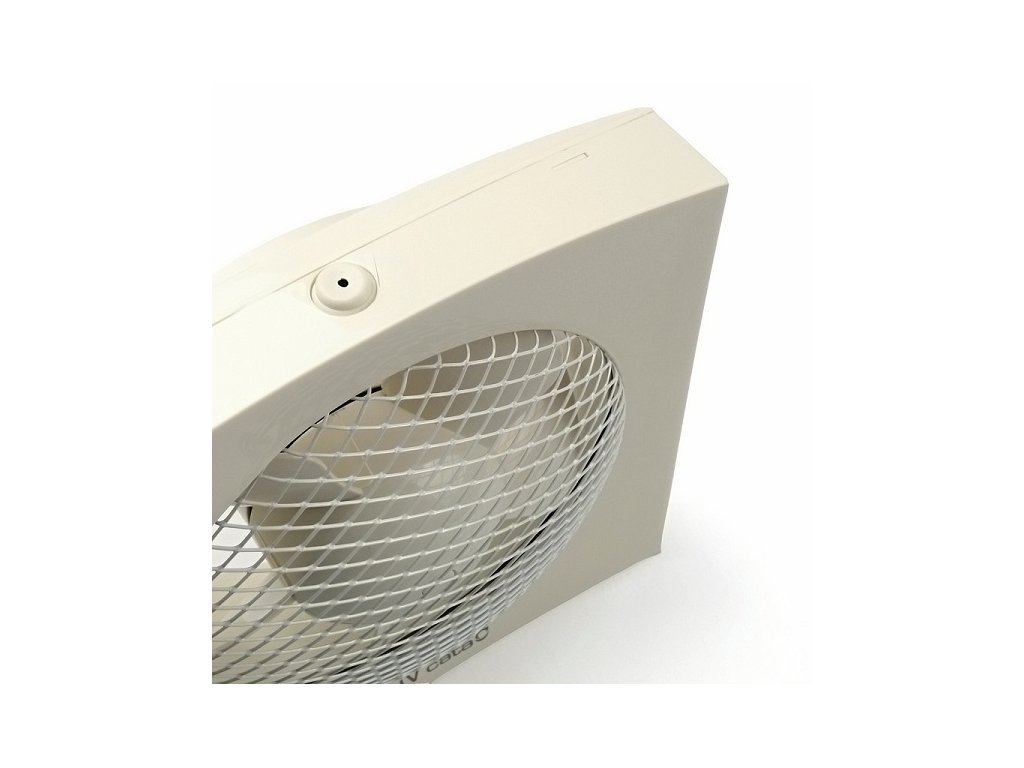

Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Čelní kryt je opatřen kovovou ochrannou mřížkou. Na spodní hraně je čelní kryt zajištěn jedním šroubem.
OBĚŽNÉ KOLO:

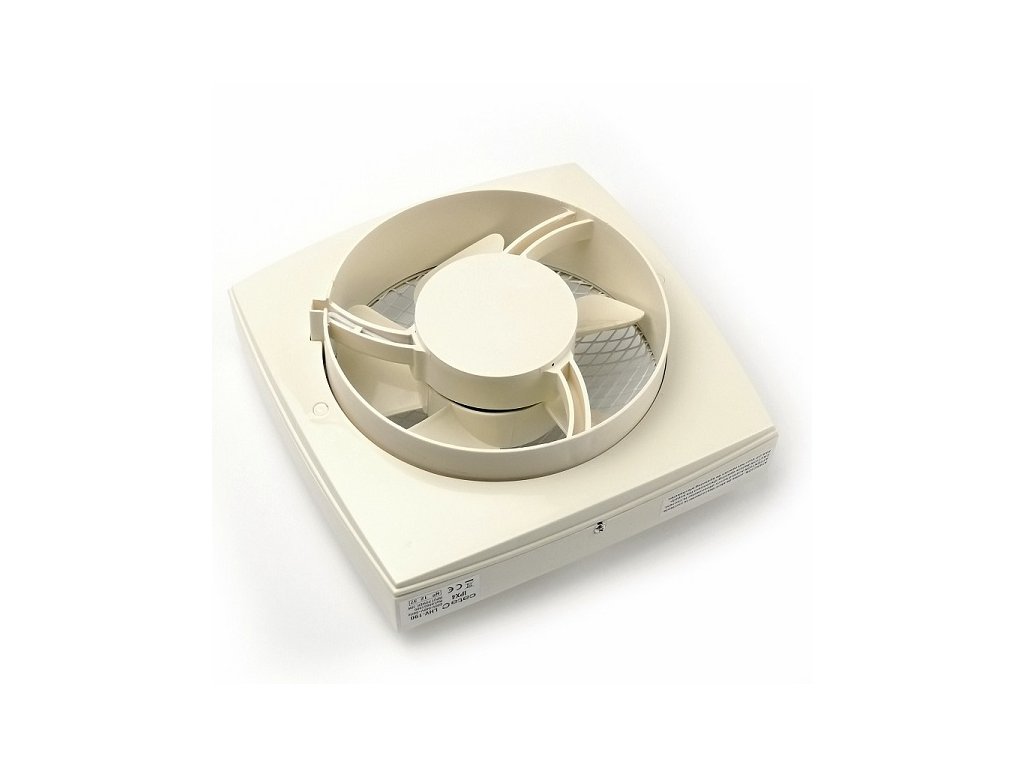

Axiální oběžné kolo je vyrobeno z ABS.
MOTOR:
Asynchronní s kotvou nakrátko. Modely s průměrem 190 a větším používají rozběhový kondenzátor. Motor je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Dále je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230V/50Hz. LHV 160 a LHV 300 jsou ve třídě II (dvojitá izolace).
SVORKOVNICE:
Svorkovnice je přístupná po odšroubování zajišܙovacího šroubu a po sejmutí čelního krytu. Jednotlivé svorky mají písmenné označení:
N – nulový vodič
L – fáze
uzemnění (LHV 190, LHV 225, LHV 350, LHV 400)
OVLÁDACÍ PRVKY:
Ventilátor se zapíná i vypíná libovolným externím vypínačem 230V/50Hz.
SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.
MONTÁŽ:

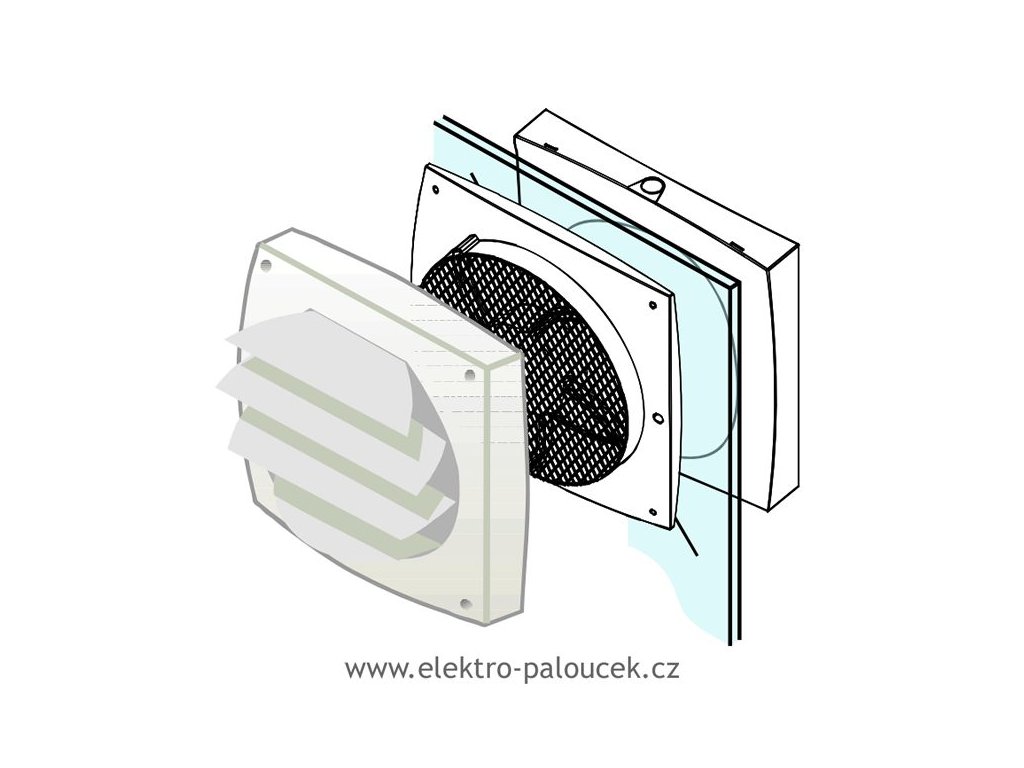

Ventilátory lze montovat ve svislé poloze jak na zeď, tak i do okna. Pro montáž do skla je ventilátor opatřen fixační deskou, která zajišťuje pevné oboustranné uchycení na okenní tabuli. Při montáži na zeď se fixační deska demontuje a nepoužije se. Upevnění na zeď se provádí 4 vruty v rozích skříně.
VNĚJŠÍ SAMOTÍŽNÉ ŽALUZIE:
Ventilátory řady LHV lze doplnit vnějším krytem se samotížnými žaluziemi. Tyto se dodávají ve shodných průměrech jako ventilátory a jsou vyrobeny ze shodného materiálu.
REGULACE OTÁČEK:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.
HLUK:
Hladina hluku je měřena ve vzdálenosti 2m v ose sání při plném chodu ventilátoru.
ÚDRŽBA:
Čelní kryt lze po odšroubování zajišܙovacího šroubu sejmout a očistit. Vzhledem k tomu, že při sejmutí čelní desky dochází k odkrytí svorkovnice, je nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe.
VÝBAVA:
Ventilátory LHV jsou vybaveny fixační deskou pro montáž do skla. Pro montáž na zeď se tato fixační deska z ventilátoru odmontuje a nepoužije se.

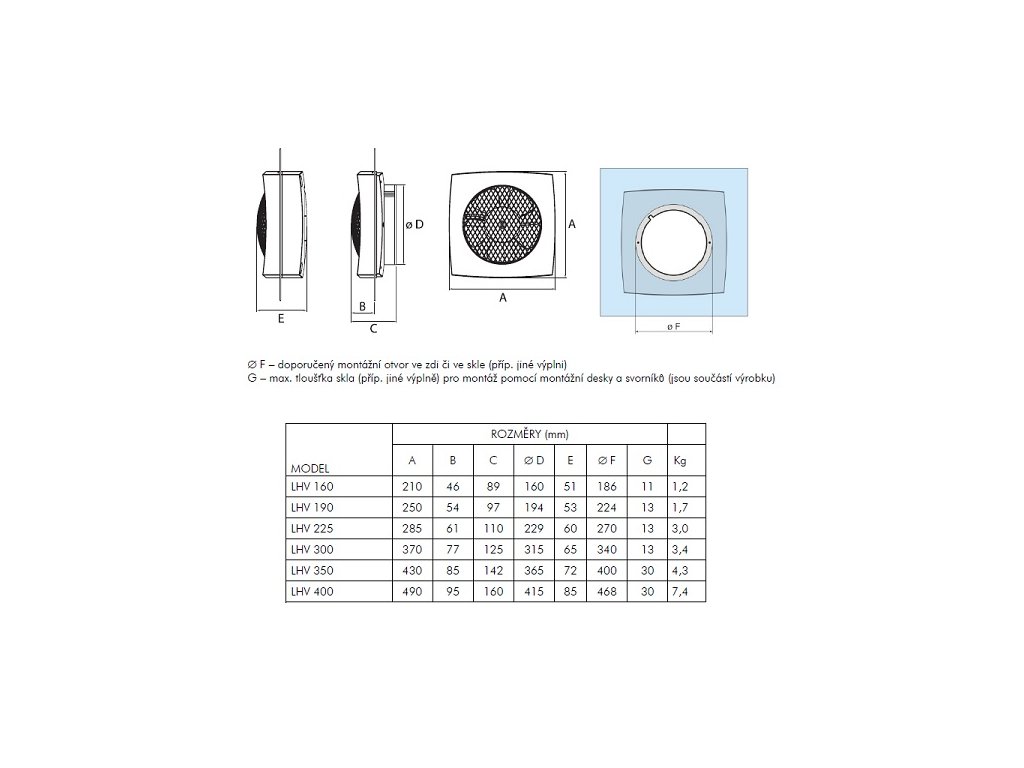

Tecnické parametry :
