Revizní dvířka fasádní do zateplení RDSf 500x500x15 H2O-12,5mm PP pantová
Popis

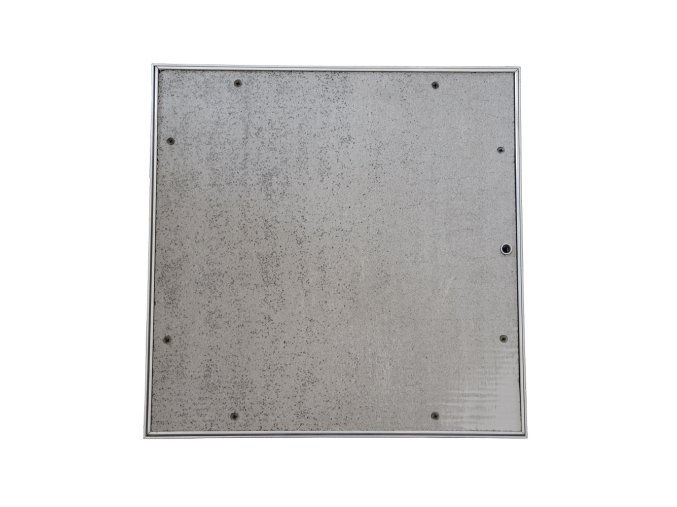

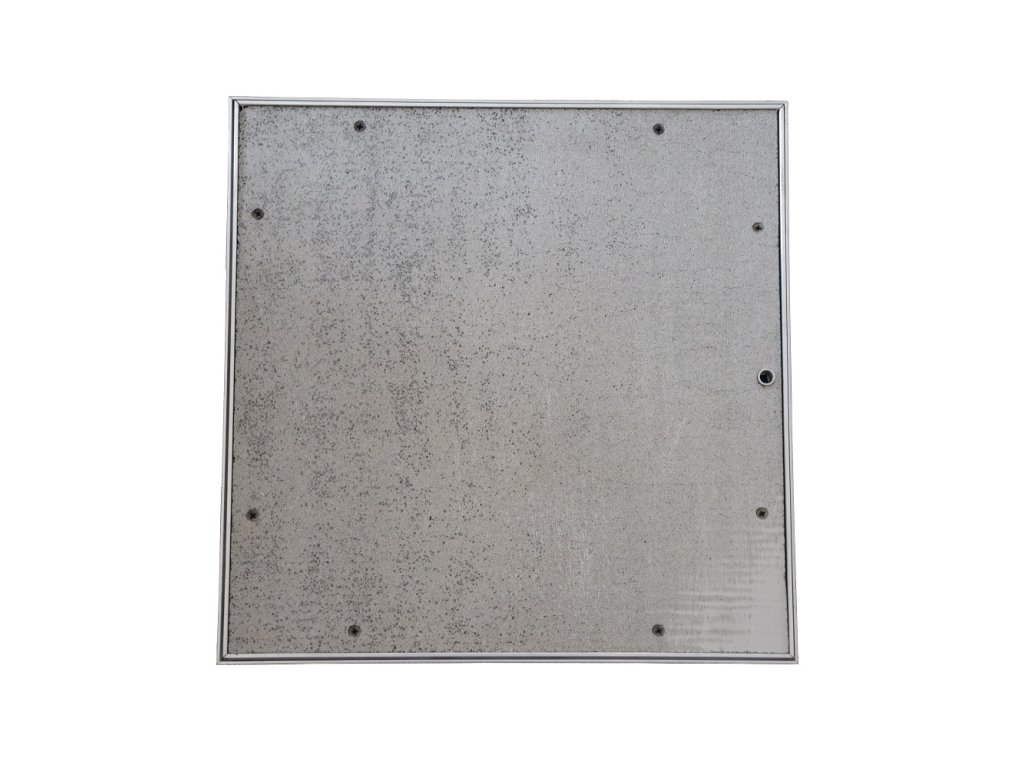

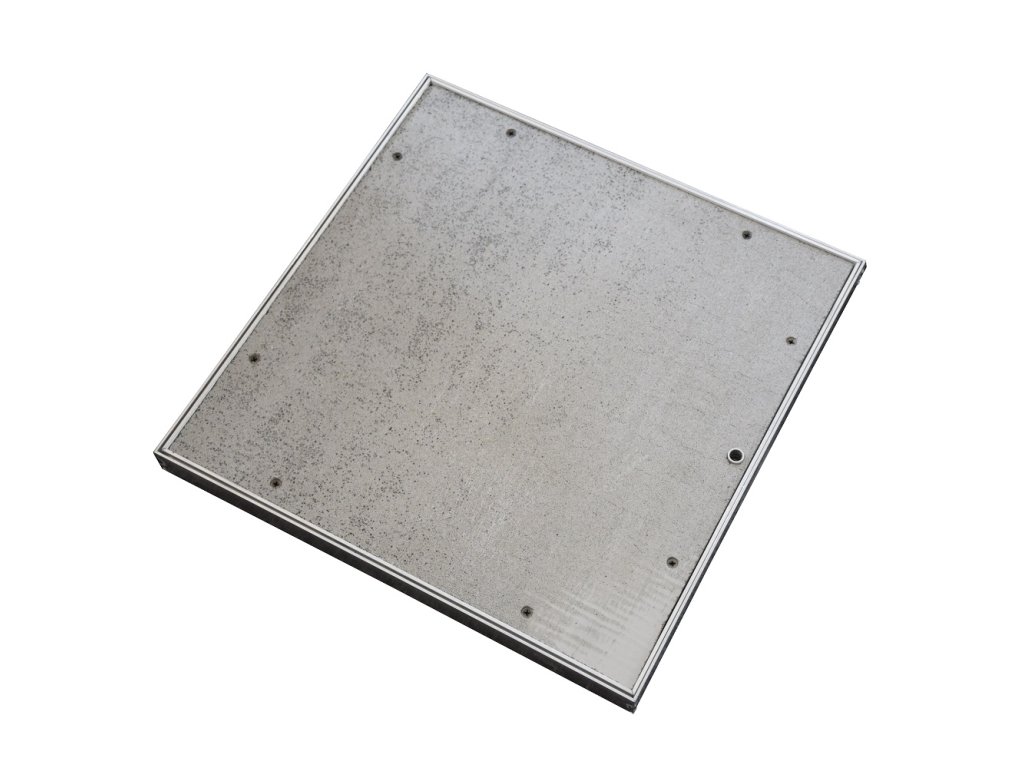

Fasádní revizní dvířka do zateplení RDSf 500x500x15 H2O, pantová, zavírání na kličku
Fasádní dvířka jsou určena pro zateplení budovy. Konstrukce (rám) dvířek je vyrobena z hliníkových profilů. Vnitřní křídlo je vyplněno cementovláknitou deskou Powerpanel H2O (Fermacell) tl. 12,5mm. Zavírání a otevírání vnitřního křídla je zajištěno pomocí zámku klička (čtyřhran). Klička pro otevírání je součástí.

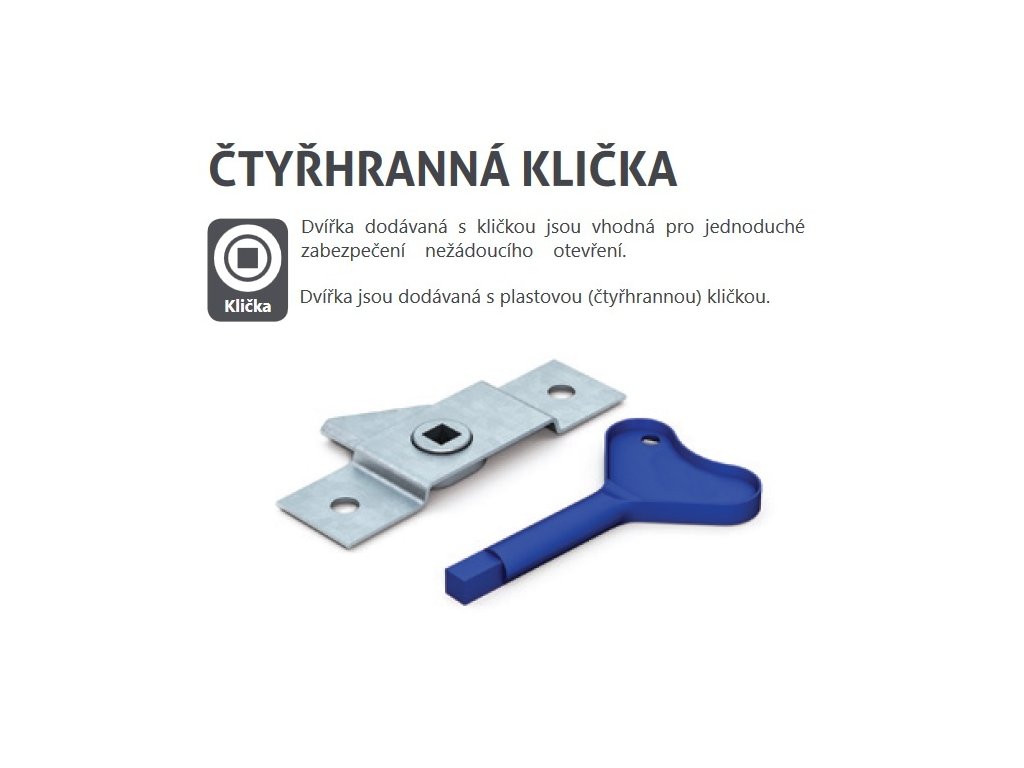

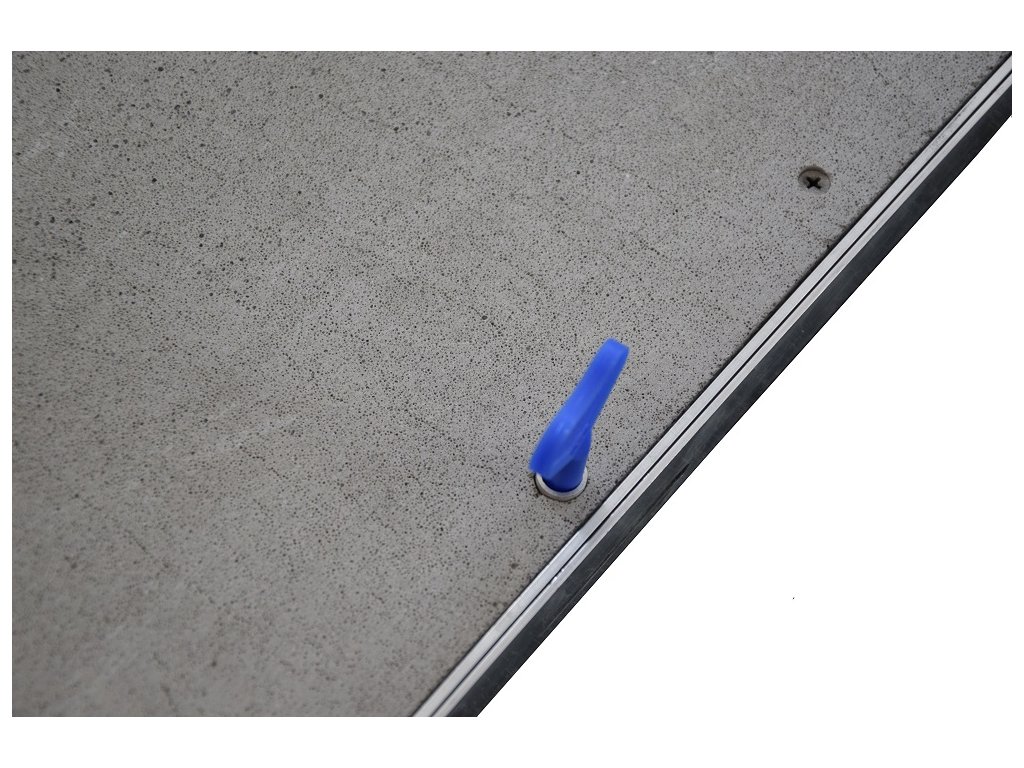

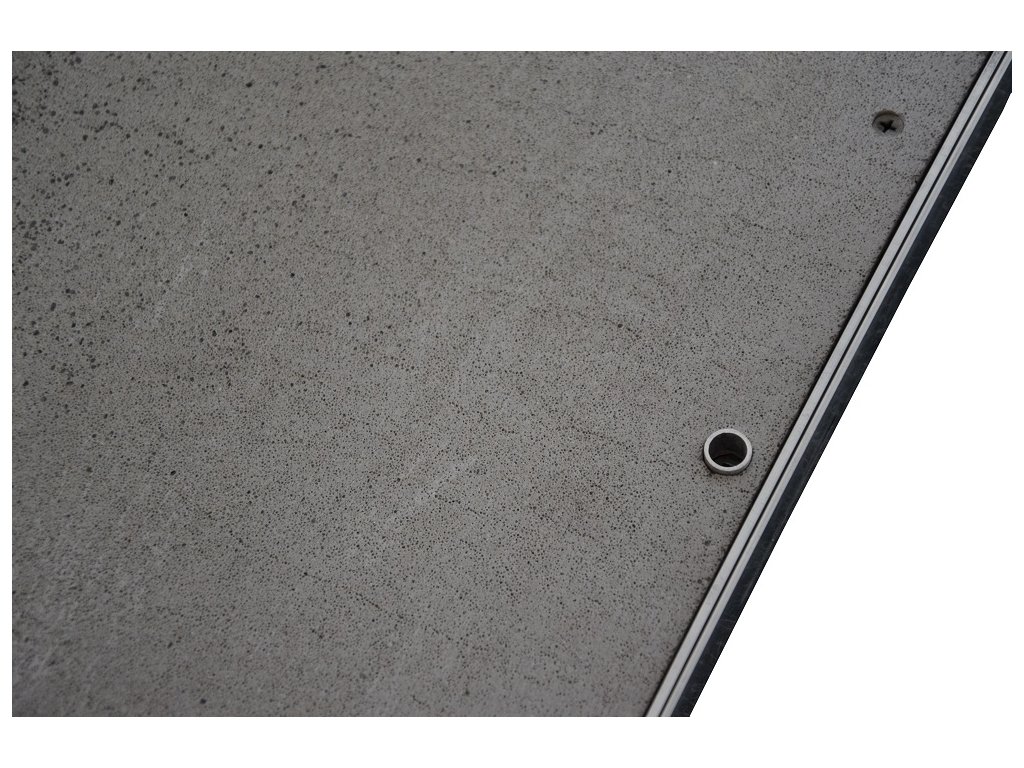

Pantové provedení vnitřního křídla zajišťuje bezpečné otevírání a dostatečný čistý průlez. Vnitřní křídlo je osazeno gumovým těsněním, které při zavřeném stavu dvířek zabraňuje prostupu chladna. Dvířka umožňují rychlý a pohodlný přístup k revizním otvorům bez nutnosti vyjímat celé křídlo dvířek. Otevírání nebo zavírání pomocí čtyřhranného klíče se západkou. Mechanismus funguje tak, že se čtyřhranný klíč zasune do otvoru v křídle dvířek a otočením dojde k odjištění či zajištění západky v rámu.
Dvířka jsou vhodná na revizní a servisní přístup k vytápění, klimatizacím nebo uzávěrům vody, plynu apod.
Montáž revizních dvířek do fasád:
-
Do polystyrenu si rozkreslete celkový rozměr vnějšího křídla (Š x V x H) - s tolerancí 6 - 8 mm z každé strany jak na svislé tak na vodorovné straně - vzniklá mezera mezi polystyrenem a rámem bude později zapěněna PUR pěnou
-
Dle rozkreslení vyřízněte otvor v polystyrenu
-
Do otvoru vložte vnější rám dvířek a zafixujte pomocí klínků
-
Vnější rám po celém obvodě zapěňte PUR montážní pěnou
-
Po jejím vytvrzení ořízněte přebytky pěny
-
Kolem vnějšího rámu nyní natáhněte sklotextilní mřížku (perlinku) až k hraně rámu a zároveň na desku vnitřního křídla.
-
Aplikujte fasádní stěrku na fasádu kolem vnějšího rámu dvířek a zároveň na desku vnitřního křídla
-
Po natažení stěrky očistěte venkovní rám a vnitřní křídlo tam, kde byl zašpiněn od stěrky, především v místech, kde je mezi rámy spára
-
Po zaschnutí fasádní stěrky nasaďte vnitřní křídlo do vnějšího rámu, zavřete a zajistěte kličkou, případně pojistným lankem
Poznámky k montáži:
-
Při montáži přesaďte pohledovou stranu vnějšího rámu přes fasádu dle hrubosti stěrky, aby po jejím natažení byla fasáda zároveň s hranou pohledové strany.
-
Vnitřní křídlo v tl. 15 mm je vyplněno deskou tl. 12,5 mm – 2,5 mm zbývá na perlinku a fasádní stěrku
Technické parametry:
-
materiál: hliník, cementovláknitá deska Fermacell Powerpanel H2O
-
barva: šedá
-
montáž: na fasádu do zateplení (polystyren) nebo do zdiva
-
otevírání: pant
-
otevírací mechanismus: čtyřhranný klíč (západka)
-
vnější rozměr: 500 x 500 x 33 mm
-
vnitřní rozměr (čistý průlez): 430 x 445 mm
-
těsnění: ano, gumové
Podobné produkty
| Barva | šedá |
| Materiál | hliník, cementovláknitá deska Fermacell Powerpanel H2O |
| Rozměr | 500 x 500 mm |
| Protipožární | ne |
| Zavírání | klička |
| materiál | hliník, cementovláknitá deska Fermacell Powerpanel H2O |
| barva | šedá |
| montáž | na fasádu do zateplení (polystyren) nebo do zdiva |
| otevírání | pant |
| otevírací mechanismus | čtyřhranný klíč (západka) |
| vnější rozměr | 500 x 500 x 33 mm |
| vnitřní rozměr (čistý průlez) | 430 x 445 mm |
| těsnění | ano, gumové |
