Koaxiální kabel CB130

Základní popis zboží

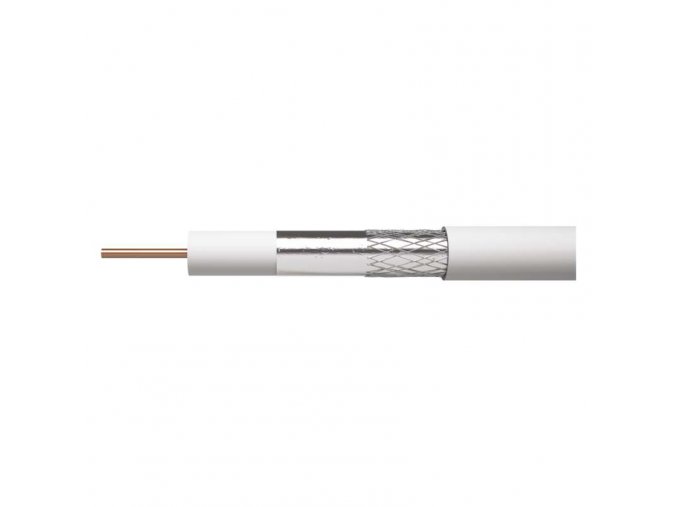

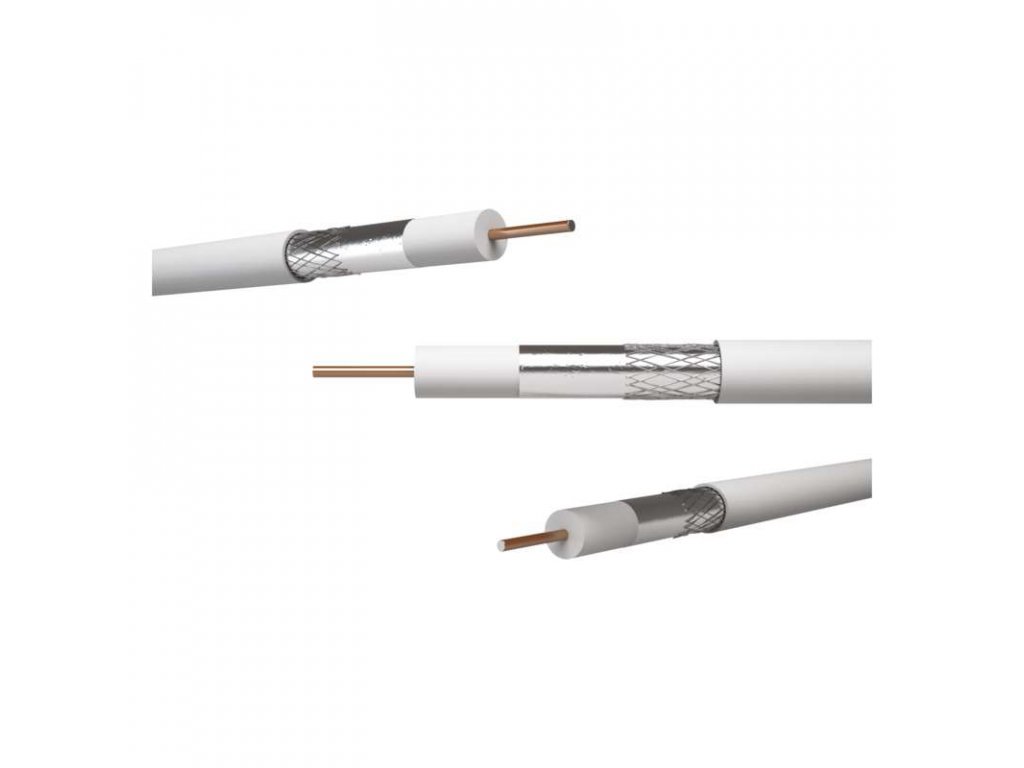

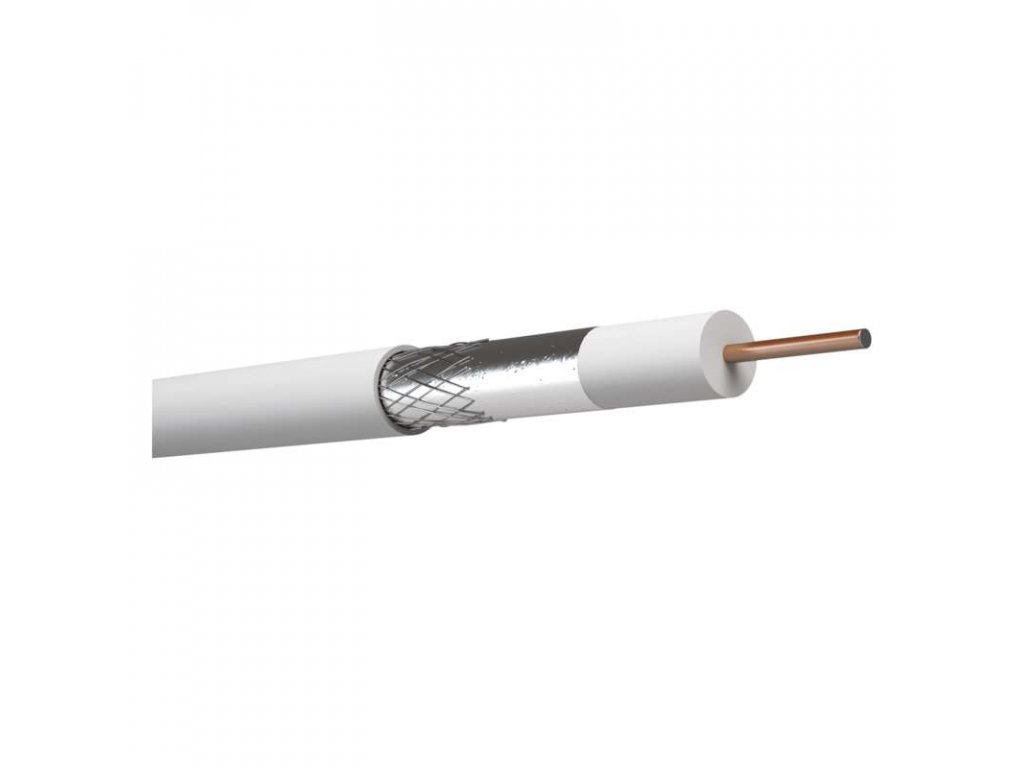

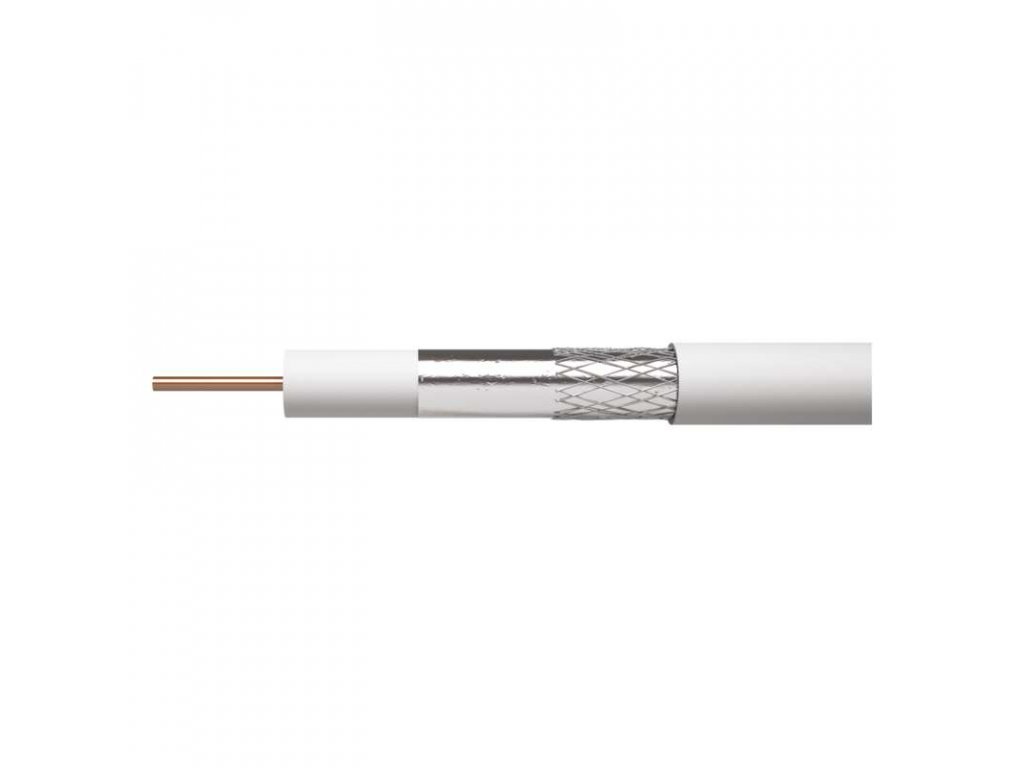

Koaxiální kabel CB130

• univerzální kabel kabel s pěnovým dielektrikem
• vnější průměr 6,8 mm
• účastnické přívody kabelových rozvodů

Parametry:

• použití: účastnické přívody
• typ koaxiálního kabelu: CB130
• dielektrikum typ, průměr: FPE 4,8 mm
• stínění I.folie: 1× Al/PES
• průměr stínění: 0,12 × 32 mm2
• stínění pokrytí: 28 %
• stínění II. folie: není
• materiál stínění: hliník (Al)
• barva pláště kabelu: bílá
• kapacita (pF/m): 55
• činitel zkrácení: 0,84
• max. útlum při 20 °C (dB/100m) 10 MHz: 2,3
• max. útlum při 20 °C (dB/100m) 100 MHz: 7,4
• max. útlum při 20 °C (dB/100m) 450 MHz: 15,5
• max. útlum při 20 °C (dB/100m) 650 MHz: 18,2
• max. útlum při 20 °C (dB/100m) 860 MHz: 20,8
• max. útlum při 20 °C (dB/100m) 1000 MHz: 22,5
• max. útlum při 20 °C (dB/100m) 2000 MHz: 34
• min. útlum odrazu při 20°C (dB) 300-600 MHz: 23
• min. útlum odrazu při 20°C (dB) 600-900 MHz: 20
• min. útlum stínění (dB) 10 ~ 800 MHz: 75
• PE = polyethylenové dielektrikum: ne
• max.stejn.odpor při 20°C (Ohm/km) - vnitřní jádro: 25,7
• max.stejn.odpor při 20°C, (Ohm/km) - vnější jádro: 45,9
• izolační odpor mezi jádry při 20°C (MOhm/km): 500
• min. poloměr ohybu jednorázový/násobný: 30/60 mm
• hmotnost (kg/km): 40,5
• min. útlum odrazu při 20°C (dB) 10-300 MHz: 25
• skladovací teplota: -20 °C až +75 °C
• montážní teplota: +5 °C až +60 °C
• způsob balení - délka: 100 m
• způsob balení - typ cívky: papírová krabice s potiskem
• způsob balení - ozn. metráží: ano
• doporučené typy konektorů - F lisovací: *K7220
• doporučené typy konektorů - F šroubovací: *K7331
• PES = vrstva fólie: ne
• FPE = pěnové dielektrikum: ano
• APE = vzduchové dielektrikum: ne
• počet stínění: 2
• impedance: 75 Ohm
• materiál pláště kabelu: PVC
• materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS)
• odolné UV: ne
• počet drátků stínění: 32 × 0,12 mm
• prodejní obal: 100 m, papírová krabice
• průměr pláště kabelu: 6,8 mm
• průměr vnitřního vodiče: 1,02 mm
