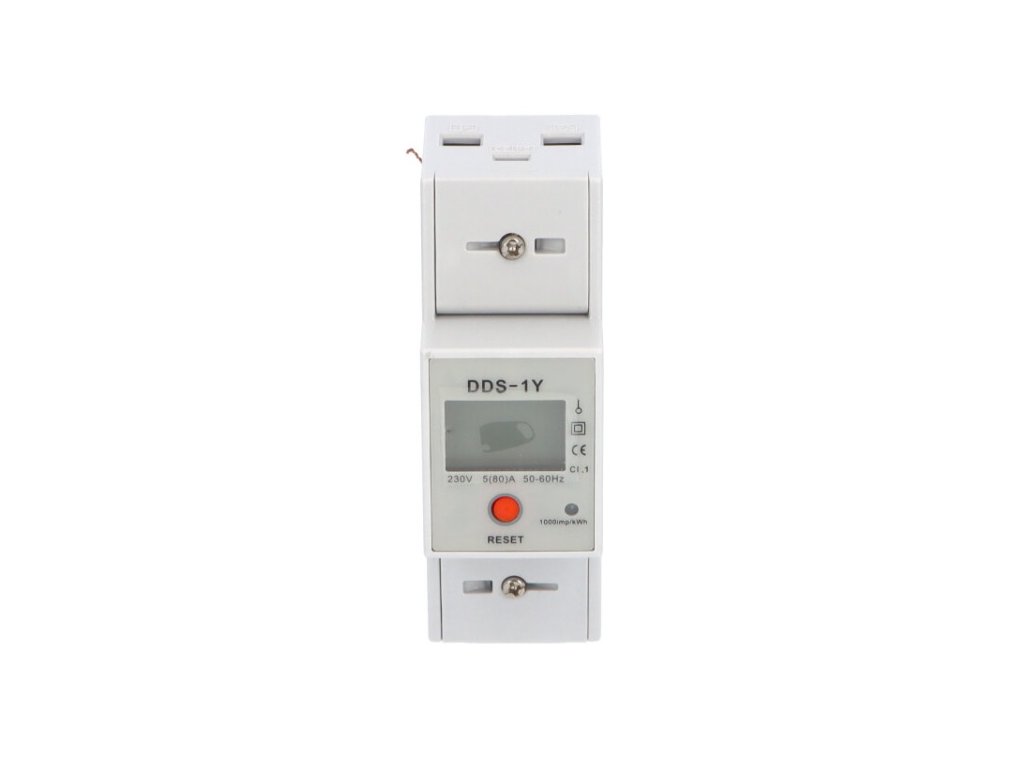

Elektroměr na DIN lištu DDS-1Y RESET 80A jednofázový s funkcí nulování
Popis
Elektroměr na DIN lištu DDS-1Y RESET 80A jednofázový s funkcí nulování
Jednofázový elektroměr s LCD displejem pro střídavé napětí 1x 230 V, 50Hz , slouží k měření činné elektrické energie v přímém zapojení do obvodu. Elektroměr je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu 0,2 A až po 80 A (startovací proud je 20 mA), LCD displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí). Dvouřádkový displej - horní řádek pro obnovitelnou hodnotu energie lze vynulovat stisknutím tlačítka RESET, spodní řádek s celkovou spotřebou energie nelze vynulovat. Indikační LED bliká při odběru fáze.
Elektroměr má impulzní výstup na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka 36,5 mm (2 mod.). Svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič. Vlastní spotřeba je menší než 1 W.
Elektroměr je vyšší než standardní modulové přístroje (výška 100 mm) jako je např. jistič (s výškou 80 mm) a proto je nutné s tímto počítat a zvolit vhodnou rozvodnici.
Počet měřených fází: 1-fázový
Maximální měřený proud [A]: 80
Typ displeje: LCD displej
Podsvětlený displej: ano
Počet tarifů elektroměru: 1-tarifní
Přímé/nepřímé měření: přímé měření
Způsob montáže elektroměru: na nosnou lištu 35 mm
Certifikace MID: ne
Max. průřez připoj. Vodičů: 25 mm2
Materiál: nehořlavý ABS plast
Barva: šedá
Výška: 100,5 mm
Šířka: 36,5 mm
Hloubka: 65 mm
Celkové rozměry: viz obrázek
Hmotnost: 0,1887 kg
Standard: IEC62052-11, IEC62053-21, IEC62053-31
Vlastní spotřeba: ≤ 1 W ≤ 7 VA
Provozní teplota: -20～55 ℃
Podobné produkty
-
Kód: 22013
-
Kód: 30376
-
Kód: 30375
| Montáž | na DIN lištu |
| Napětí | 230 V |
| Typ | elektroměr jednofázový digitální |
| Maximální proud | 80 A |
| Počet tarifů elektroměru | 1-tarifní |
| Šířka v modulech | 2 |
| Počet měřených fází | 1-fázový |
| Maximální měřený proud | 80 A |
| Typ displeje | LCD - dvouřádkový |
| Podsvětlený displej | ano |
| Počet tarifů elektroměru | 1-tarifní |
| Přímé/nepřímé měření | přímé měření |
| Způsob montáže elektroměru | na nosnou lištu 35 mm |
| Certifikace MID | ne |
| Max. průřez připoj. Vodičů | 25 mm2 |
| Materiál | nehořlavý ABS plast |
| Barva | šedá |
| Výška | 100,5 mm |
| Šířka | 36,5 mm |
| Hloubka | 65 mm |
| Celkové rozměry | viz obrázek |
| Hmotnost | 0,1887 kg |
| Standard | IEC62052-11, IEC62053-21, IEC62053-31 |
| Vlastní spotřeba | ≤ 1 W ≤ 7 VA |
| Provozní teplota | -20～55 ℃ |
