Časový spínač SOLO TIMER do ventilátoru 3 funkce

Časový, spínač, časovač, timer, elektronika, pro, na, do, ventilátoru, SOLO, ENTER, IRIS, ARES,

Použití:
Vhodná do všech ventilátorů s motorem 230V/50Hz a to do řady SOLO a ENTER. Elektroniku NELZE použít do ventilátorů osazených motorem 12V/50Hz.

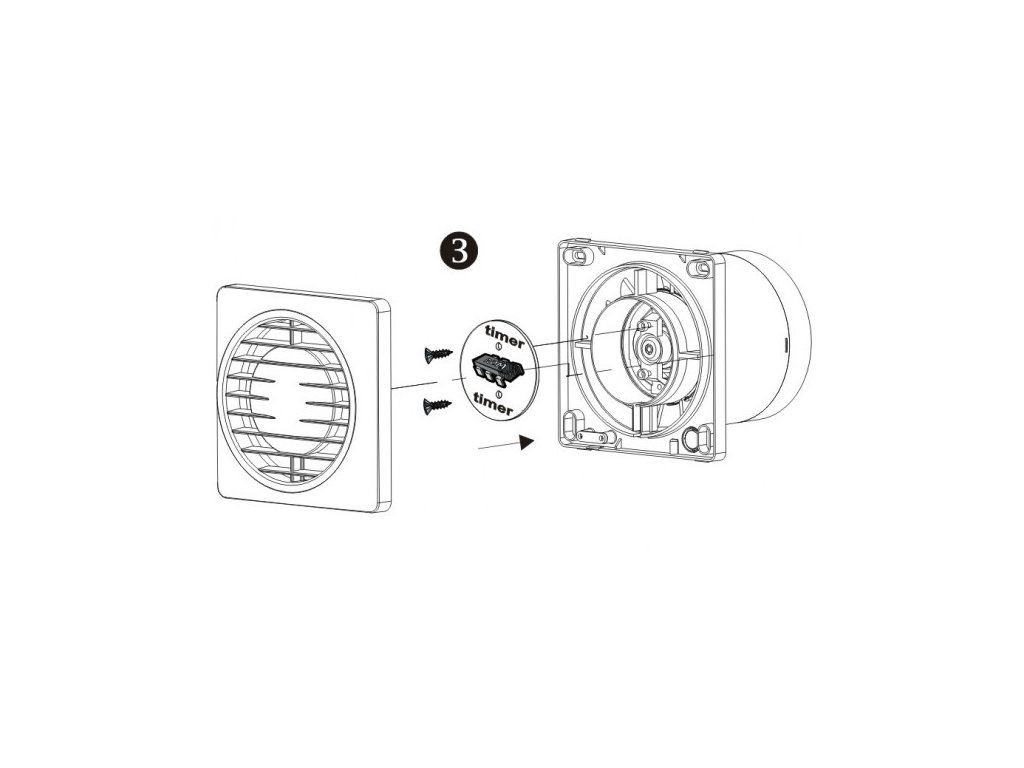

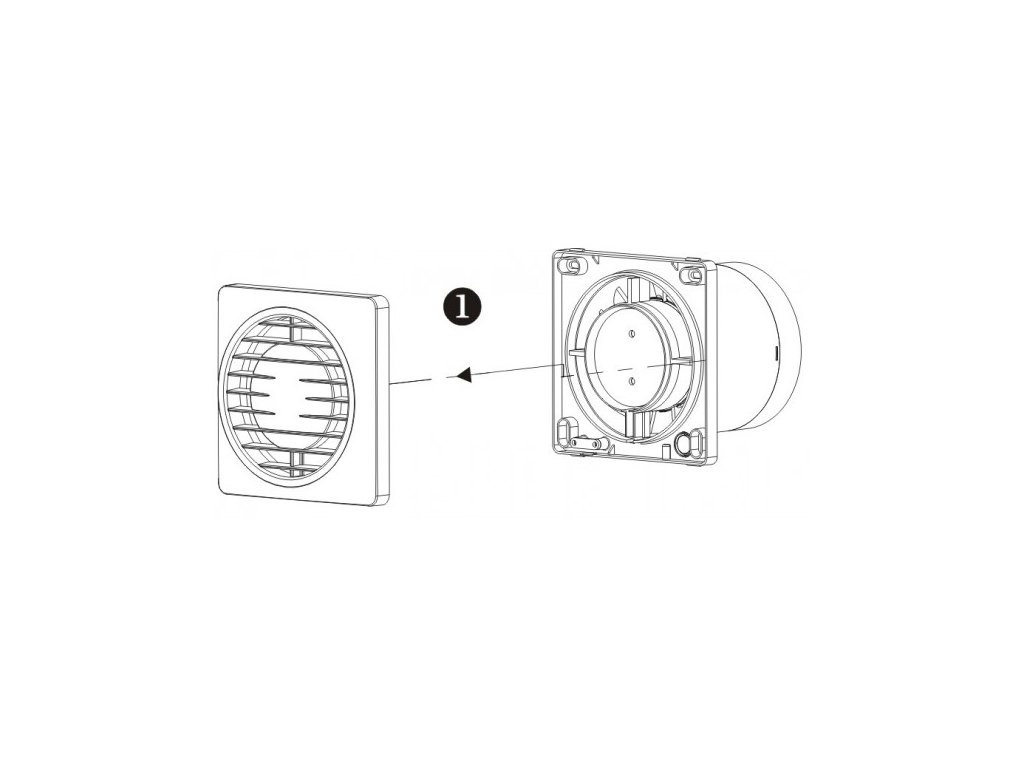

Časový spínač SOLO Timer je náhradní díl nebo doplněk ventilátoru SOLO 100, SOLO 125, ENTER 100, ENTER 125. Elektronika je balená v prodejním kartonu a lze ji kdykoliv namontovat. Elektronika umožňuje 3 režimy spuštění. Nastavitelný časový spínač používaný do výrobku SOLO a ENTER umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů.

Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant :

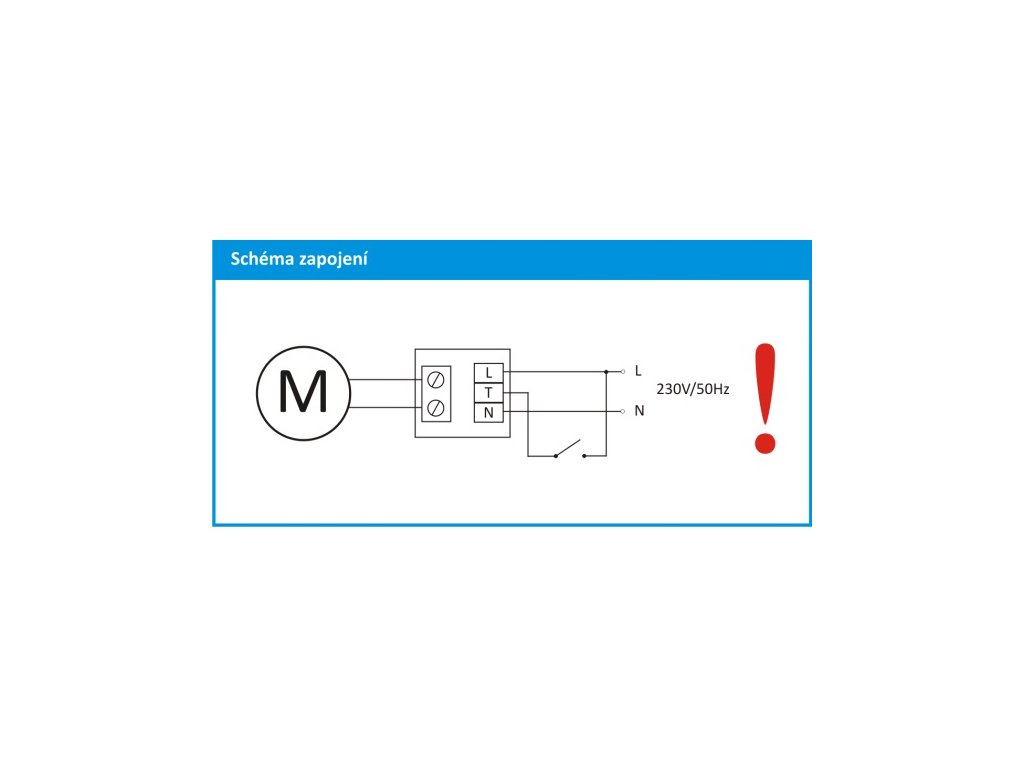

Mod A – Ventilátor se sepne v momentě zapnutí  vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.

Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.

Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

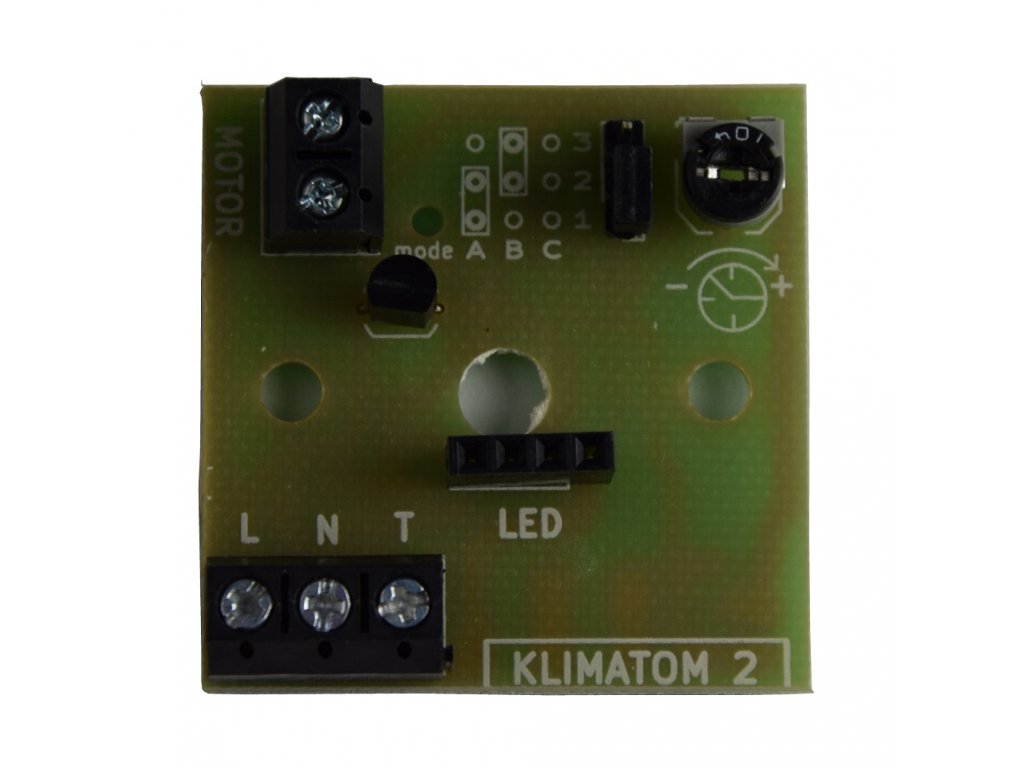

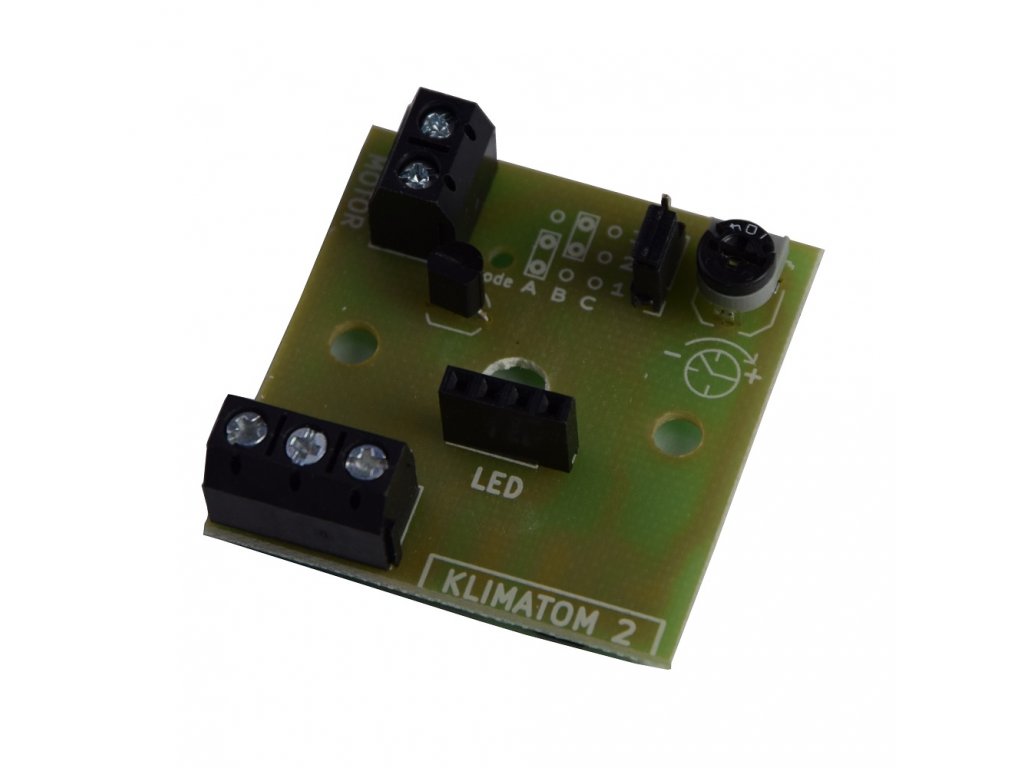

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.

Svorka spojuje kontakty 1 a 2 - mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 - mod B.
Sejmutí svorky – mod C.
Rozměry: 4x4 cm / výška 1,5 cm
