Časový spínač pod vypinač CS3-4M multifunkční


  • 1 z 3

Dostupnost Skladem
Můžeme doručit do
27.12.2024
Cena 255,07 Kč bez DPH
308,63 Kč / ks
Kód produktu 4416
Značka Elektrobock
Kategorie Časové spínače
Záruka 2 roky


Multifunkční časový spínač CS3-4M

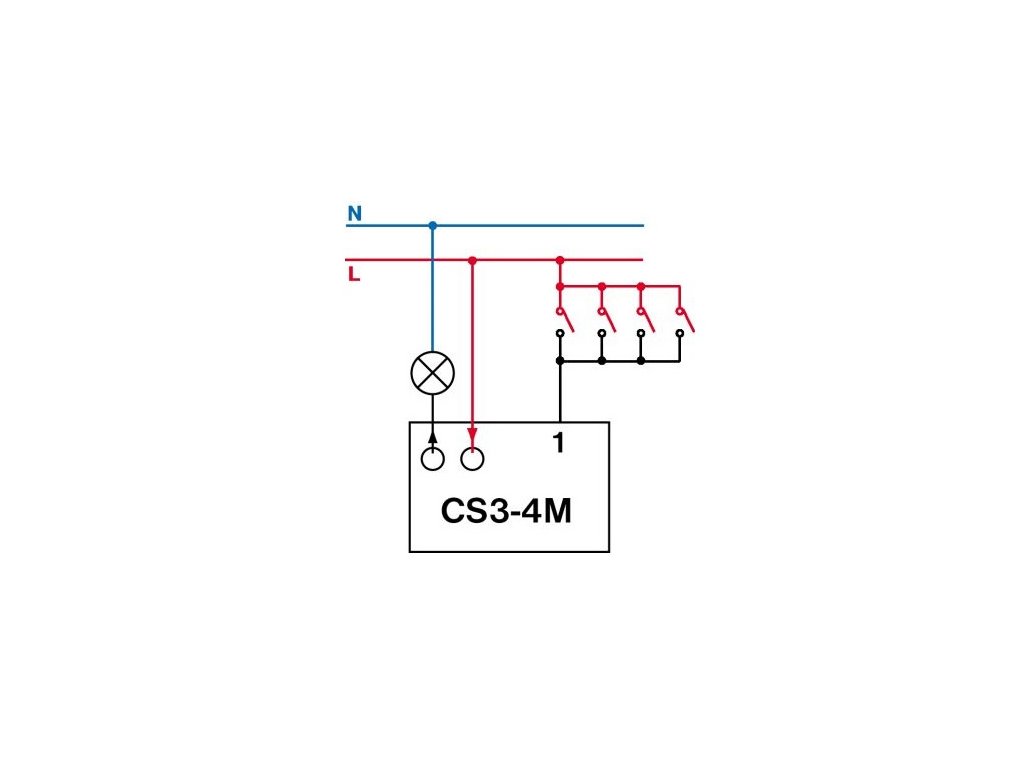

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ. ventilátory, ventilátor, pro, odvětrání, koupelny, na, WC, a jiných prostor.



Vlastnosti CS3-4M:



je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.



Osm funkcí CS3-4M:



  • časové zpoždění s možností přerušení

  • zpožděné vypnutí (obdoba CS3-1)

  • multi-časové relé s blokováním

  • časové relé bez možnosti blokování

  • impulsní relé (ovládání z více míst)

  • zpožděné sepnutí

  • zpožděné sepnutí i vypnutí

  • blikač

Technické parametry:



Napájení: 230 V/ 50 Hz

Příkon: 0,500000000 W

Odporová zátěž: 5 – 150 W

Induktivní zátěž: 5 - 50 VA

Spínací prvek: triak

Nastavitelný čas: 1 s – 20 hod.

Počet dekád: 4

Pracovní teplota: 0°C až +50°C

Stupeň krytí: IP20

Typ montáže: pod vypínač





Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.



Vysvětlení funkcí CS3-4M:



1. Časové relé s možností přerušení

K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.



2. Zpožděné vypnutí (obdoba CS3-1)

K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.



3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.



4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.



5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.



6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.



7. Zpožděné sepnutí i vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.



8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.



Časové spínače CS3-X najdou uplatnění tam,kde je potřeba časově ovládat menší výkony v širokém časovém rozsahu a kde je vhodné umístit časovací obvod co nejblíže řízenému spotřebiči. Pomocí moderní technologie je dosaženo širokého spektra nastavitelných časů s vysokou stálostí nastavení a různých zapojení u jednoho typu.
